Termografik muayene nedir?
Termografik muayene, elektrik ekipmanının yüzey sıcaklıklarını termal (kızılötesi) kamerayla görüntüleyerek normalden fazla ısınan noktaları tespit etme yöntemidir. Elektrik tesisatındaki pek çok arıza, ortaya çıkmadan önce kendini ısı artışıyla belli eder: gevşemiş bir bağlantının direnci yükselir, bu noktada ısı açığa çıkar ve zamanla izolasyon bozulur, bağlantı erir veya bir yangın başlar.

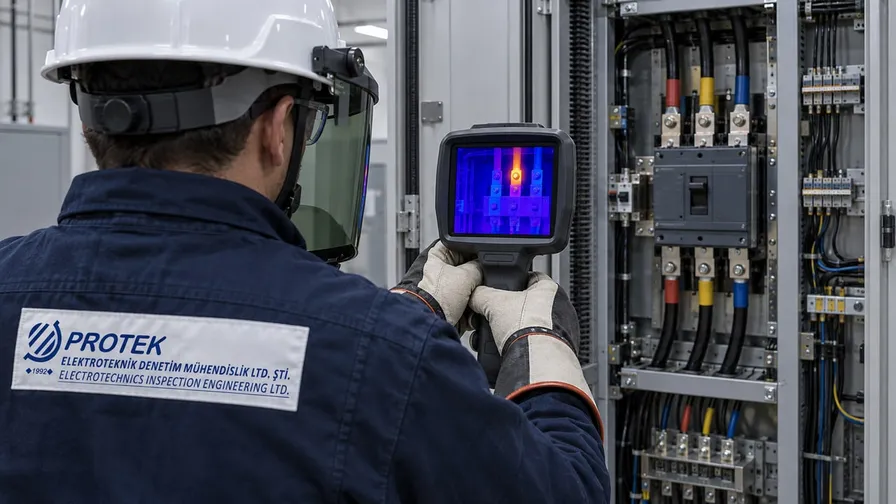

Termal kamera bu ısınmaları, gözle hiçbir belirti görülmeden çok önce yakalayabilir. Ölçüm temassızdır; ekipmana dokunmadan, uygun güvenlik mesafesinden yapılır. Bunun için en önemli şart, incelenen devrelerin yük altında olmasıdır. Yük olmayan bir bağlantı ısınmaz, bu nedenle muayeneyi tesisin normal çalışma saatlerinde planlıyoruz.
Termografik muayene, işverenin 6331 sayılı İş Sağlığı ve Güvenliği Kanunu kapsamındaki risk değerlendirmesi yükümlülüğünü destekleyen, yangın riskini azaltmaya yönelik önleyici bir uygulamadır. Değerlendirme yaklaşımımız TS ISO 18434-1'de tanımlanan termografi ile durum izleme esaslarına dayanır.
Hangi ekipmanlar incelenir?
İnceleme kapsamını tesisinizin yapısına göre birlikte belirliyoruz. Tipik olarak şu ekipmanları inceliyoruz:
- Ana dağıtım ve tali panolar; sigorta, şalter ve kontaktör bağlantıları
- Bara sistemleri ve bara kanalları
- Kablo başlıkları ve büyük kesitli kablo bağlantıları
- Kompanzasyon panoları ve kondansatörler
- Transformatörler ve trafo merkezi bağlantıları
- Motor kontrol merkezleri ve motor bağlantı kutuları
Her ekipman için termal görüntünün yanında normal (görünür) fotoğraf da çekilir; böylece bakım ekibiniz sıcak noktanın tam yerini kolayca bulabilir.
Doğru bir termografik değerlendirme için ölçüm koşullarının da bilinmesi gerekir. Yüzeyin yansıtma özelliği, ortam sıcaklığı, hava akımı ve inceleme anındaki yük oranı ölçülen sıcaklığı etkiler. Bu nedenle her bulguyla birlikte inceleme sırasındaki yük durumunu ve ortam koşullarını da kayıt altına alıyoruz. Termografiyi her yıl tekrarladığınızda, aynı ekipmanın sıcaklık değerlerini önceki raporlarla karşılaştırarak bozulma eğilimini erken aşamada görebilirsiniz.
Bulguların önceliklendirilmesi
Tespit edilen her sıcak nokta için ölçülen sıcaklık, ortam sıcaklığı ve benzer yük altındaki referans bir noktaya göre sıcaklık farkı kaydedilir. Bulgular bu farka, ekipmanın türüne ve yük koşullarına göre önem derecelerine ayrılır ve raporda her bulgu için önerilen müdahale önceliği belirtilir. Böylece acil müdahale gereken noktalar ile bir sonraki planlı bakımda giderilebilecek noktalar birbirinden ayrılır.
Termografi, plansız duruşları ve yangın riskini azaltan etkili bir yöntemdir; ancak yalıtım direnci, süreklilik ve koruma testlerinin yerine geçmez. En kapsamlı sonucu, termografik incelemeyi elektrik tesisatı gözle kontrol ve fonksiyon testleri veya elektrik iç tesisat periyodik kontrolüyle birlikte planladığınızda alırsınız.
